Um medidor de vazão de vórtice é projetado e fabricado com base na teoria da rua de vórtice de Karman, usado principalmente para medir o fluxo de vários fluidos limpos, como gases, líquidos e vapor. Os medidores de vazão Vortex apresentam baixa perda de pressão, uma ampla faixa de medição e alta precisão. Ao medir a vazão volumétrica de fluidos, eles quase não são afetados por alterações em parâmetros como densidade, pressão, temperatura e viscosidade do fluido. Sem peças mecânicas móveis, oferecem alta confiabilidade e requerem baixa manutenção. Hoje em dia, medidores de vazão vórtice de vários fabricantes podem integrar compensação de temperatura, permitindo compensação direta de temperatura para medições de gás/vapor. Os medidores de vazão Vortex se tornaram um dos instrumentos universais de medição de vazão e são amplamente utilizados em indústrias de processo.
Os medidores de vazão Vortex normalmente atingem uma precisão de 1% para medição de gás/vapor e 0,75% para medição de líquidos. No entanto, se instalado incorretamente, a precisão da medição pode ser significativamente comprometida.
Vamos discutir a instalação de medidores de vazão vórtice:
1. O local de instalação deve estar longe de tubos sujeitos a vibrações e impactos mecânicos.
2. O medidor de vazão deve ser instalado em um local que garanta que o tubo esteja completamente cheio para obter uma medição normal.

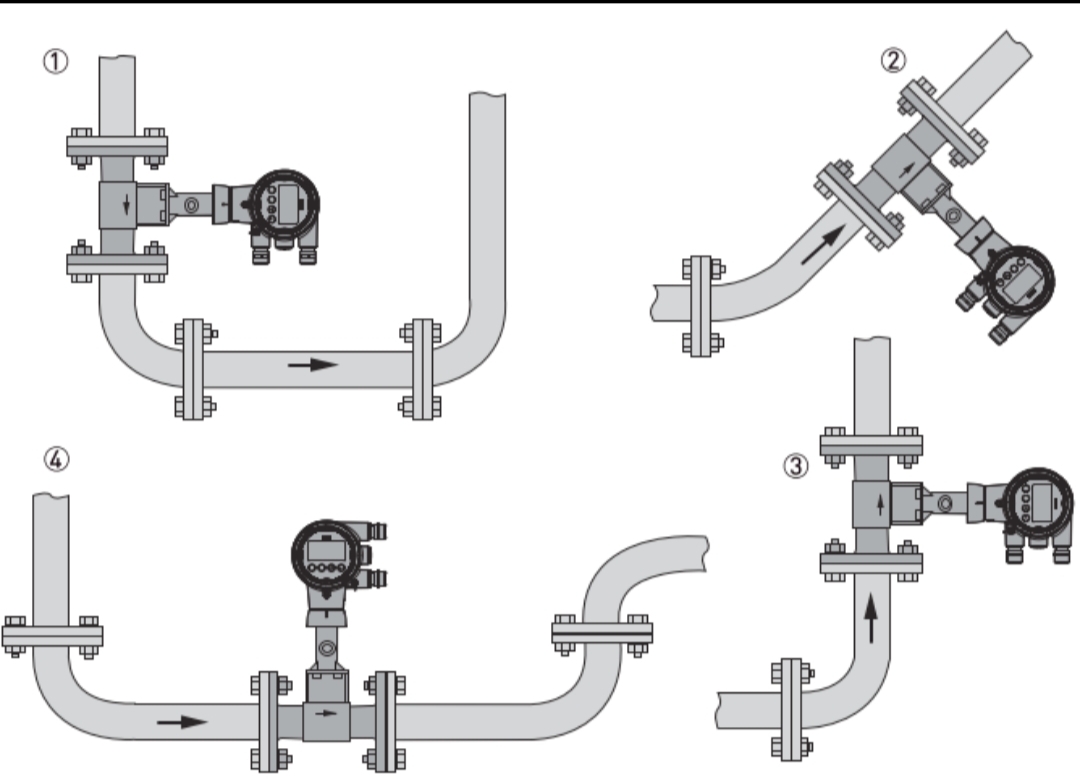

Para aplicações líquidas, o medidor de vazão não deve ser instalado em pontos elevados. As seguintes posições de instalação são recomendadas:

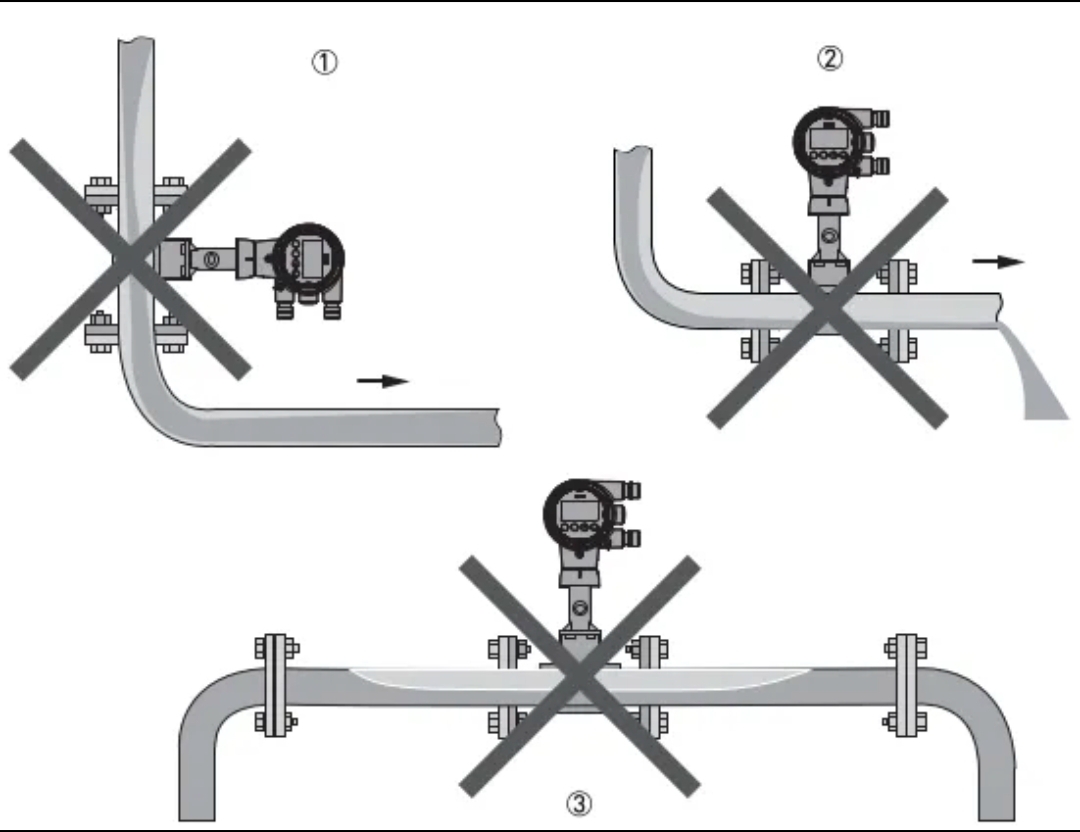

As seguintes posições de instalação não são recomendadas para aplicações líquidas:

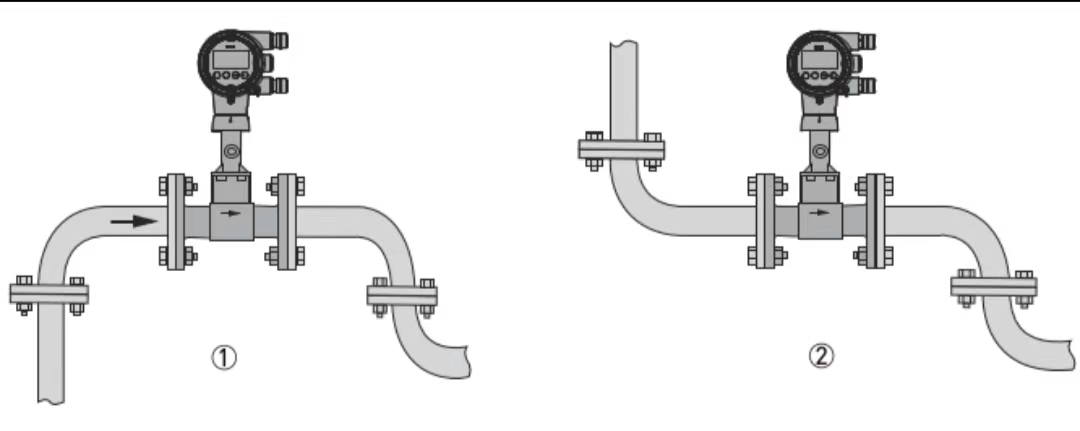

Para aplicações de gás/vapor, a tubulação está sempre cheia de gás. Portanto, o medidor de vazão pode ser instalado em fluxo vertical ascendente, fluxo vertical descendente ou orientações horizontais. Contudo, não deve ser instalado em pontos baixos. As posições de instalação recomendadas são:

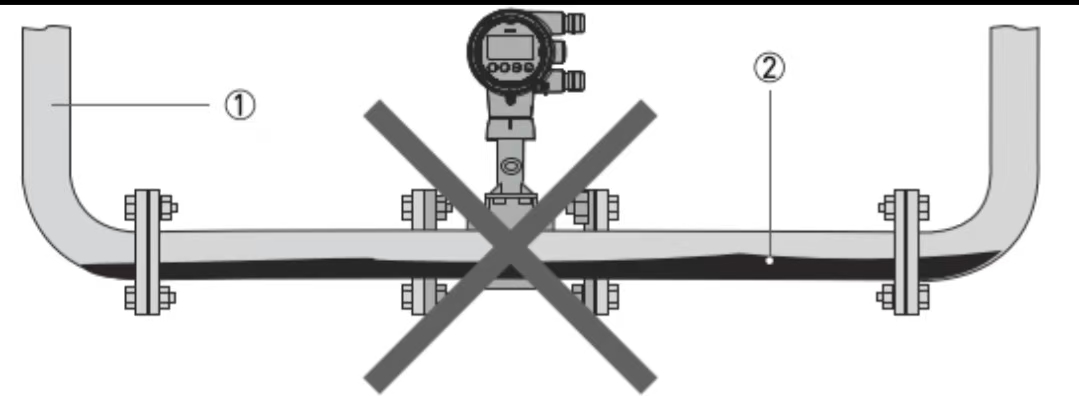

Para aplicações de gás/vapor, os pontos baixos podem acumular líquido e não devem ser selecionados para instalação:

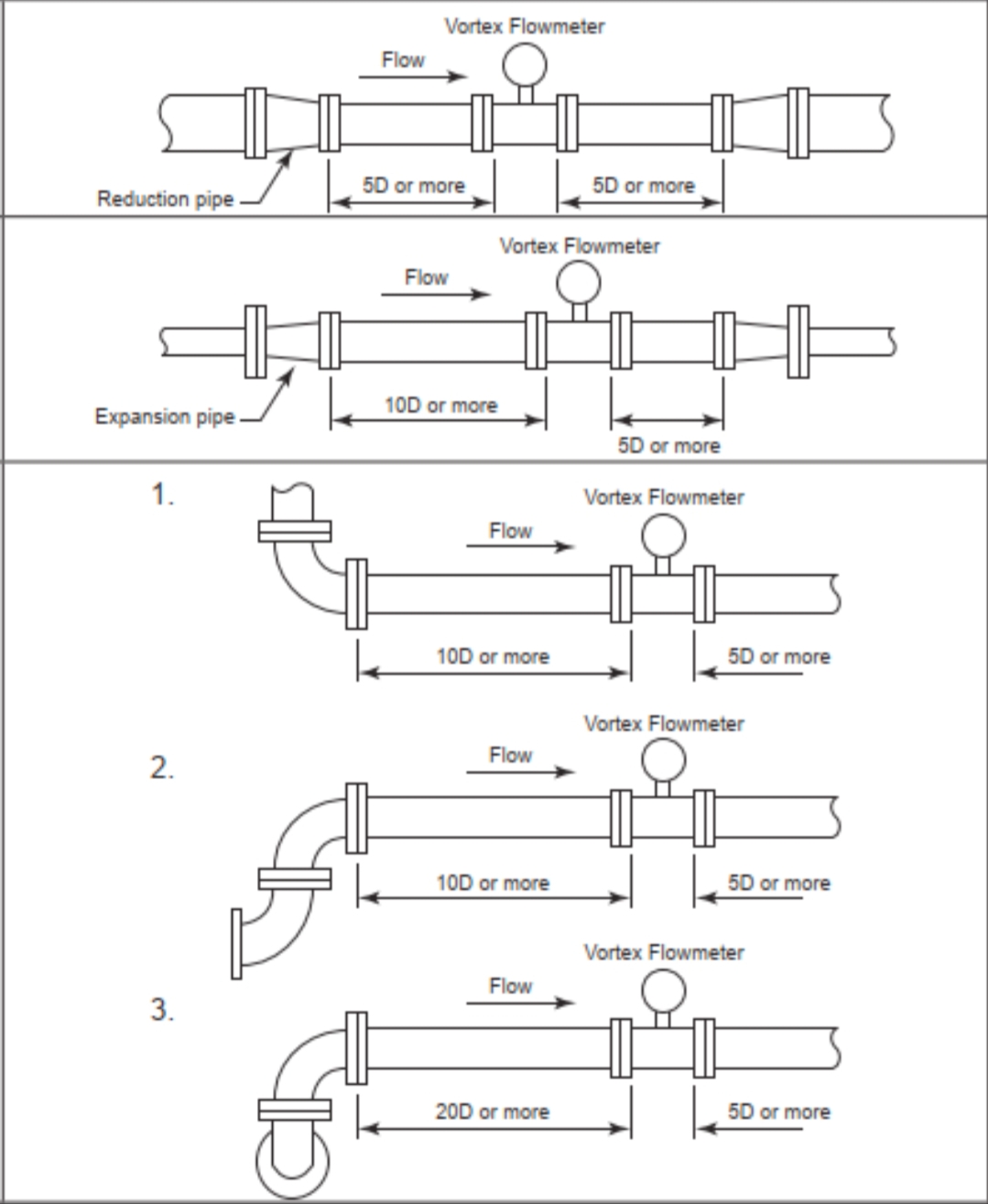

3.Seções de tubo reto a montante e a jusante (se forem necessários instrumentos de temperatura e pressão, eles devem ser instalados a jusante do medidor de vazão. Os instrumentos a jusante também devem estar localizados fora da seção de tubo reto. A ordem de disposição recomendada para vários instrumentos é: medidor de vazão, transmissor de pressão, transmissor de temperatura). Geralmente, consulte os requisitos de comprimento de tubo reto especificados na amostra do produto do fabricante (ou a diretriz comum de 15D a montante e 5D a jusante, conforme os manuais do instrumento). Informe antecipadamente a equipe de engenharia de tubulação sobre os requisitos de tubulação reta a montante e a jusante para o medidor de vazão Vortex. Uma vez selecionado o fabricante do instrumento, os requisitos de instalação devem ser reconfirmados de acordo com as especificações do fabricante.

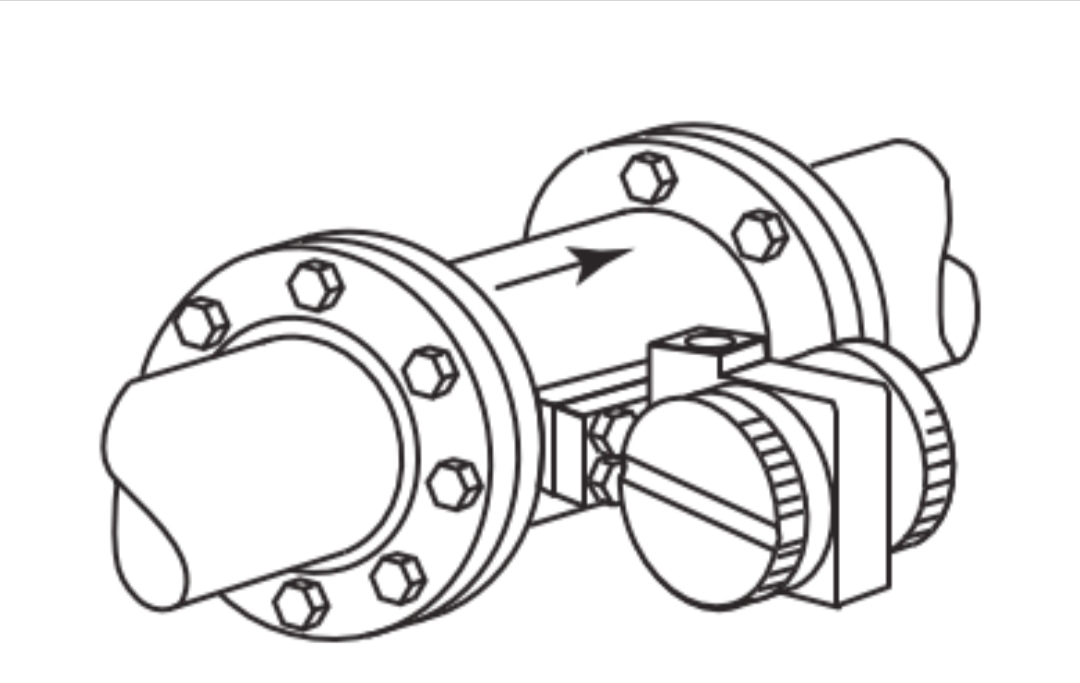

4. Ao medir meios com altas temperaturas, os fabricantes normalmente fornecem medidores de vazão de vórtice do tipo split. Para medidores de vazão de vórtice integrados, a orientação do transmissor deve ser determinada com base na temperatura do meio. Por exemplo, ao medir vapor em alta temperatura, o transmissor deve ser orientado lateralmente ou para baixo (alguns fabricantes não recomendam a instalação para baixo, pois o líquido pode entrar na cabeça do transmissor).
