Polegada ( " ) ：
A polegada (") é uma unidade de especificação comum no sistema americano, usada para tubos de aço, válvulas, flanges, cotovelos, bombas, tês, etc. Por exemplo, uma especificação pode ser 3".
O termo "polegada" (abreviado como "pol.") originalmente significava "polegar" em holandês, sendo uma polegada o comprimento de uma articulação do polegar. É claro que o comprimento do polegar de uma pessoa varia naturalmente. No século 14, o rei Eduardo II da Inglaterra estabeleceu a "polegada legal padrão". Foi definido como o comprimento de três dos maiores grãos de cevada do meio de uma espiga de cevada, colocados de ponta a ponta.
Geralmente, 1" = 2,54 cm = 25,4 mm.
DN:
DN é uma unidade de especificação comum nos sistemas chinês e europeu, usada de forma semelhante para designar as especificações de tubos, válvulas, flanges, acessórios para tubos e bombas, como DN300.
DN refere-se ao diâmetro nominal de um tubo (também conhecido como diâmetro nominal). É importante notar que este não é o diâmetro externo nem o diâmetro interno, mas sim um valor médio entre os dois, conhecido como diâmetro interno médio.
Φ:
Φ é um símbolo universal que denota a dimensão do diâmetro externo de tubos, cotovelos, aço redondo e outros materiais, que também pode ser chamado de diâmetro. Por exemplo, Φ609,6 mm refere-se a um diâmetro externo de 609,6 mm. Este símbolo é comumente usado em aplicações de válvulas, especialmente para conexões de braçadeira.
Interconexão entre os três
Primeiro, " e DN têm significados quase idênticos, ambos representando essencialmente o furo nominal, indicando o tamanho da especificação. Φ serve para combinar os dois.
Por exemplo: Se um tubo de aço for especificado como DN250, o mesmo tubo será rotulado como 10" em polegadas. Existe uma conexão entre eles?
A resposta é sim. Geralmente, você pode converter dimensões de polegadas inteiras em DN multiplicando por 25. Por exemplo:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

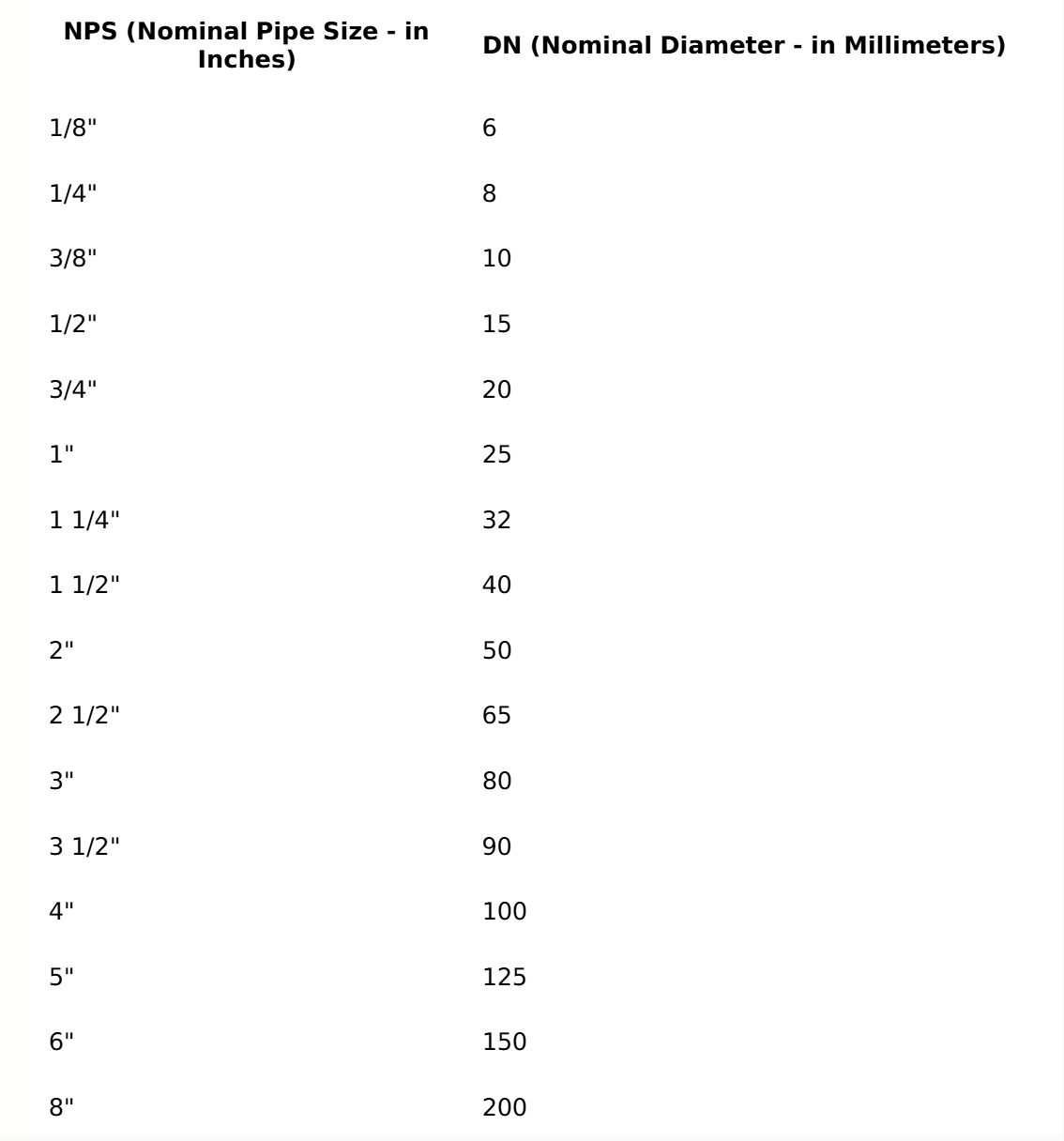

No entanto, existem exceções. Por exemplo, 3" × 25 = 75, que é arredondado para DN80. Existem também dimensões em polegadas com frações ou decimais como 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", estes não podem ser calculados dessa forma, mas os cálculos são praticamente os mesmos, são principalmente valores padrão :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
