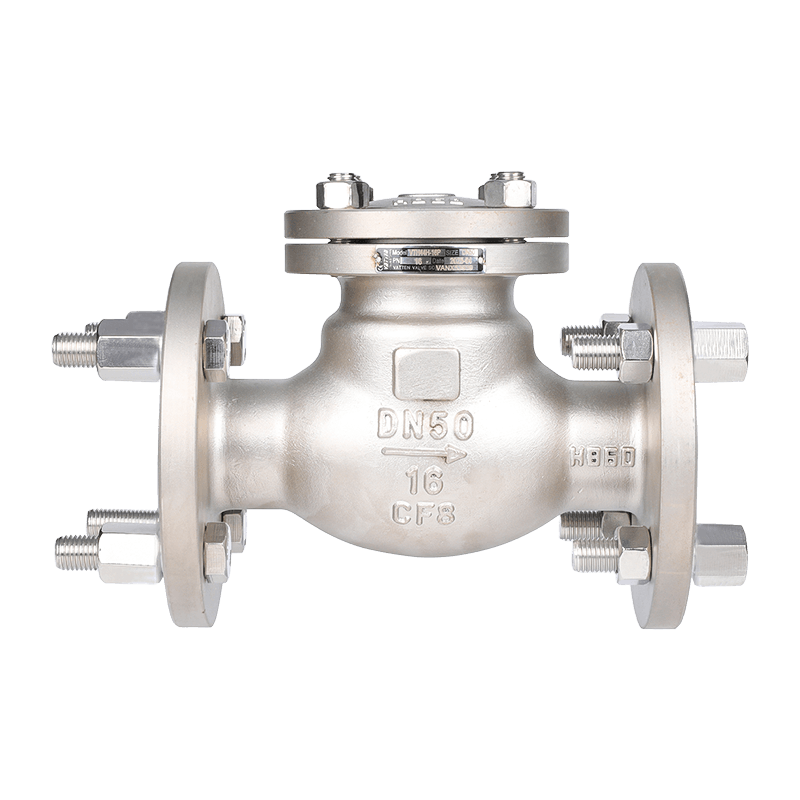

Válvulas de retenção oscilantes: a tecnologia central para fluxo unidirecional em tubulações

O Válvula de retenção oscilante é de fundamental importância válvula automática . Sua principal função é garantir que o meio fluido em um sistema de tubulação flua apenas em uma direção predeterminada, de forma automática e eficaz. evitando qualquer forma de refluxo ou fluxo reverso . Esta válvula opera inteiramente usando a pressão inerente do fluido, não necessitando de energia externa ou intervenção manual, daí a sua designação como “válvula unidirecional”.

I. Princípio e mecanismo operacional preciso

O operational mechanism of the Swing Check Valve is based on the principles of fluid thrust and gravity.

1. Estado aberto (fluxo direto): Quando o meio flui na direção normal, seu energia cinética e pressão crie um impulso agindo no disco. Uma vez que esse impulso supera o peso do disco e o atrito da dobradiça, o disco se abre em torno do pino de dobradiça na direção do fluxo. No seu estado totalmente aberto, o caminho do fluxo é quase direto, o que proporciona uma resistência extremamente baixa ao fluido.

2. Estado fechado (tendência de fluxo reverso): Quando a bomba para, a velocidade do fluxo diminui ou ocorre uma tentativa de fluxo reverso, o disco perde o impulso para frente. O disco então oscila rápida e automaticamente de volta para o assento devido à força combinada de seus gravidade e o pressão reversa do meio . Quanto maior a pressão reversa, mais apertado o disco pressiona contra a sede, resultando em um desempenho de vedação mais confiável.

Enraizada na tradição alemã de fabricação de precisão, Grupo de válvulas Vatten mantém seu foco em válvulas de controle automático, respeitando rigorosamente os padrões internacionais de qualidade. Este compromisso com a precisão é parte integrante do projeto e fabricação de componentes críticos, como o pino da dobradiça e a sede em nossas válvulas de retenção, garantindo longevidade e operação confiável.

II. Estrutura Central e Análise de Componentes

Embora a estrutura de uma Válvula de Retenção Swing pareça simples, sua confiabilidade depende da operação sincronizada de vários componentes principais:

• Corpo: Ele serve como carcaça e estrutura, suportando a pressão da tubulação e conectando-se ao sistema. O corpo apresenta um design de fluxo direto para minimizar a resistência ao fluido.
• Disco: O core component that executes the opening and closing function. It’s connected by a braço articulado para a válvula pino de dobradiça , permitindo que ele balance. Os materiais do disco devem ser compatíveis com o meio transportado.
• Assento: O sealing surface inside the body that contacts the disc. The seat is often inlaid with wear-resistant or resilient materials to ensure a long-term, reliable seal.
• Pino da dobradiça: O pivot point for the disc’s movement. The pin’s strength and precise positioning are critical for valve performance and durability.
• Boné: Sela o espaço interno, proporcionando uma porta de acesso para manutenção ou inspeção dos componentes internos.

Grupo de válvulas Vatten, a globally renowned industrial automation valve enterprise originating from Saarland, Germany, é especializada na pesquisa, desenvolvimento e fabricação de produtos essenciais, como válvulas de esfera de controle automático, válvulas borboleta e válvulas reguladoras. Nossa experiência em controle automático garante que até mesmo nossos componentes passivos, como válvulas de retenção oscilantes, sejam projetados de acordo com os mais altos padrões de confiabilidade e integridade de material.

III. Vantagens Técnicas e Características do Fluido

O widespread adoption of the Swing Check Valve is driven by its unique product advantages:

• Resistência de fluxo ultrabaixa e queda de pressão: Quando o disco está totalmente aberto, o caminho do fluxo é quase reto. Isto resulta num coeficiente de resistência ao fluxo extremamente baixo, o que é crucial para sistemas de tubagem de alto fluxo e de longa distância, uma vez que reduz eficazmente o consumo de energia de bombeamento.
• Ampla aplicabilidade: Ele pode lidar com diversos meios, incluindo água limpa, águas residuais, vapor, óleo, gases e fluidos contendo sólidos suspensos.
• Autovedação confiável: O reverse pressure of the medium increases the force pushing the disc onto the seat, thereby enhancing the sealing tightness—a characteristic known as reforço de vedação automático .

4. Considerações de instalação e mitigação de golpes de aríete

Em aplicações de engenharia, é essencial considerar os requisitos de instalação e potenciais desafios técnicos associados às válvulas de retenção oscilantes:

1. Orientação de instalação: Tradicional Válvula de retenção oscilantes confiar principalmente em gravidade para auxiliar no fechamento, portanto, normalmente são necessários para serem instalados em tubulações horizontais . Quando a instalação vertical é inevitável, um design especial com fechamento assistido por mola deve ser selecionado.
2. Risco de golpe de aríete: Esta é uma grande preocupação. Quando uma bomba para repentinamente, o fluxo se inverte rapidamente, fazendo com que o disco bata rápida e violentamente contra a sede. Este impacto gera uma onda de pressão poderosa e instantânea conhecida como “golpe de aríete”.
3. Técnicas de Mitigação: Para lidar com o risco de golpe de aríete, projetos especializados são frequentemente usados para tubulações de alta velocidade ou de grande diâmetro:
   • Alavanca Externa e Contrapeso: Ao ajustar o peso e o comprimento da alavanca, a velocidade e a força de fechamento do disco podem ser controladas e amortecidas com precisão.
   • Design de disco inclinável: Este design encurta o curso do disco, permitindo que ele feche mais cedo e com mais suavidade antes que o fluido reverta completamente.

Aproveitando nosso excepcional conhecimento tecnológico, Grupo de válvulas Vatten fornece soluções de válvulas inovadoras e suporte técnico profissional para indústrias críticas, incluindo energia, química, tratamento de água, farmacêutica e processamento de alimentos. Estamos comprometidos com a inovação contínua, fornecendo aos clientes produtos de desempenho superior, suporte técnico profissional e soluções abrangentes de controle de fluidos, capacitando-os a enfrentar desafios complexos de controle de fluidos industriais, especialmente os desafios associados ao golpe de aríete de alta pressão em infraestruturas críticas.
